高効率ドラム式
真空フィルター

高濃度、大容量のスラリー処理が可能

円筒形のドラム表面をろ過面とする連続回転式真空フィルターです。ケーキの剥離方法によりベルトフィルター、ナイフフィルター、ロールフィルター、プレコートフィルターに分類され、スラリー性状に応じて最適なフィルターを選択します。各フィルター共、処理量を最大にしてケーキ含水率を最小にするよう設計します。

高効率ドラム式真空フィルターについてご説明したカタログです。

高効率ドラム式真空フィルターの特長

ドラムフィルター(オリバーフィルター)は、ドラムとろ布の間を真空にすることで脱水ケーキとろ液を分離する真空フィルターです。大量のケーキや清澄液を回収でき、食品、化学・薬品、鉄鋼・非鉄、電力、鉱業・窯業、紙・パルプ、排水処理等の様々な生産ラインで、幅広い種類のスラリーに適用可能です。低速回転による運転は安定性が高く連続運転に適しており、運転・保守管理が容易なため大幅な省電力化を期待できます。

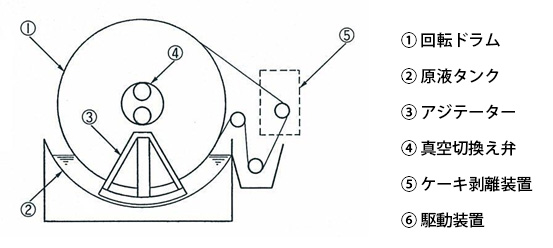

構造

高効率ドラム式真空フィルターのラインナップ

ドラム式真空フィルターは、真空ろ過の対象となるスラリーの性状や用途、処理性能により、ケーキ剥離装置の構造の違う4つのラインナップからお選びいただくことが可能です。

型式 ベルトフィルター ナイフフィルター ロールフィルター プレコートフィルター
最小ケーキ
厚み
3~5mm 4mm 1mm 0mm
剥離方式 自然剥離
or
スパイラルロール
スクレーパー
&
エアーブロー
転着ロール
&
スクレーパー
ろ過助剤
&
スクレーパー
剥離装置
構造

高効率ドラム式真空フィルターの標準フロー

ドラム式真空フィルターについてご検討や情報収集を進めておられましたら、経験豊富なスタッフがお客様の状況を丁寧にヒアリングさせていただきご相談にお乗りします。
リーフテストによる機種の選定、またサイジングまでご提案が可能です。お気軽にご相談ください。
