高効率ドラム式
真空フィルター
高効率ドラム式真空フィルターについてご説明したカタログです。
高効率ドラム式真空フィルターの特長
ドラムフィルター（オリバーフィルター）は、ドラムとろ布の間を真空にすることで脱水ケーキとろ液を分離する真空フィルターです。大量のケーキや清澄液を回収でき、食品、化学・薬品、鉄鋼・非鉄、電力、鉱業・窯業、紙・パルプ、排水処理等の様々な生産ラインで、幅広い種類のスラリーに適用可能です。低速回転による運転は安定性が高く連続運転に適しており、運転・保守管理が容易なため大幅な省電力化を期待できます。
構造がシンプルかつコンパクトなため、省スペースでの設置が可能です。
高効率ドラム式真空フィルターのラインナップ
ドラム式真空フィルターは、真空ろ過の対象となるスラリーの性状や用途、処理性能により、ケーキ剥離装置の構造の違う4つのラインナップからお選びいただくことが可能です。
| 型式 | ベルトフィルター | ナイフフィルター | ロールフィルター | プレコートフィルター |
|---|---|---|---|---|
| 最小ケーキ 厚み |
3～5mm | 4mm | 1mm | 0mm |
| 剥離方式 | 自然剥離 or スパイラルロール |
スクレーパー & エアーブロー |
転着ロール & スクレーパー |
ろ過助剤 & スクレーパー |
| 剥離装置 構造 |
 |
 |
 |
 |
ベルトフィルター
- 食品
- コーングルテン、澱粉
- 化学・薬品
- 無機化合物、有機化合物、化学肥料、塩
- 鉄鋼・非鉄
- 酸化鉄、ダスト、コークス
- 電力
- 排脱石膏
- 鉱業・窒業
- 鉱石、石炭
- 紙・パルプ
- ドレッグス
- 排水処理
- 余剰活性汚泥
ケーキ剥離部の小口径ロールにより、薄いケーキでも自然剥離します。ろ布が裏表両面で連続洗浄されるため、目詰まりやろ過速度の低下が生じません。
ナイフフィルター
- 食品
- ケーンマッド
- 化学・薬品
- 無機化合物、有機化合物、化学肥料、塩
- 石油化学
- ワックス
- 鉄鋼・非鉄
- 酸化鉄、ダスト、コークス
- 電力
- 排脱石膏
- 鉱業・窒業
- 鉱石、石炭
最も一般的なドラム式フィルター。エアーブローによりケーキを剥離します。固形物粒子径が比較的大きなスラリーの処理に適しています。
ロールフィルター
- 化学
- 金属水酸化物
金属酸化物（微粒子）
レッドマッド
転着ロールにより、ケーキ厚みが1mm程度でも剥離が可能で、難ろ過性のスラリーに適しています。高真空状態を保持でき、清澄なろ液が得られます。
プレコートフィルター
- 食品
- 糖液、アルギン液ソーダ
- 化学・薬品
- グルタミン酸ソーダ、抗生物質（菌体ろ過）
- 紙・パルプ
- ライムマッド
- 排水処理
- 希薄液のSS除去
プレコート層の切込み量が小さいため、珪藻土等のろ過助剤の使用量が少なくて済みます。精度の高いケーキ厚み検出装置（オプション）を用いることで、プレコート層の更新が全自動で行えます。

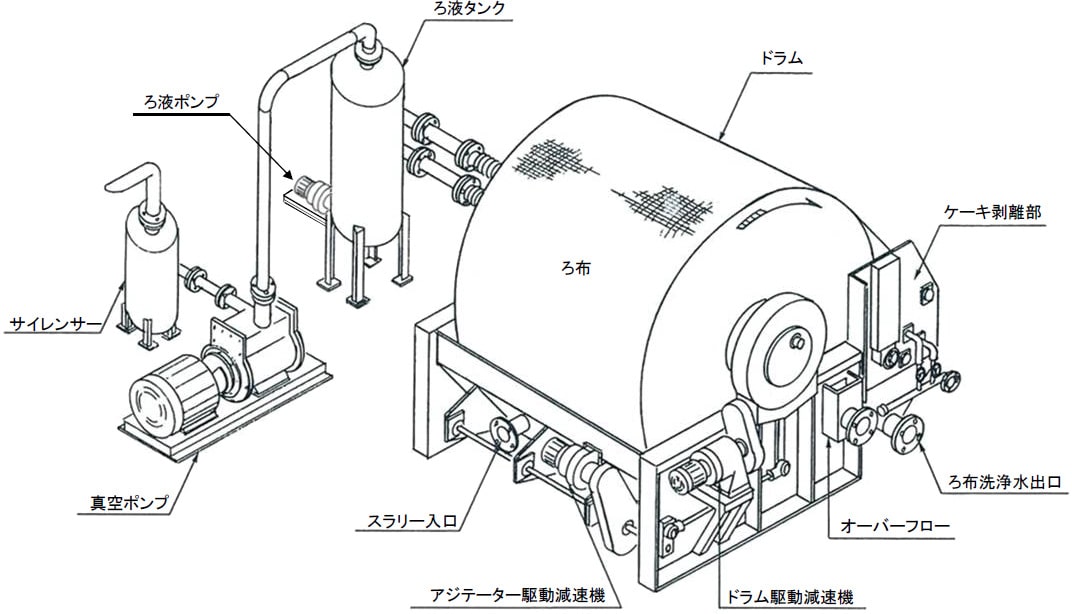

高効率ドラム式真空フィルターの標準フロー
ドラム式真空フィルターについてご検討や情報収集を進めておられましたら、経験豊富なスタッフがお客様の状況を丁寧にヒアリングさせていただきご相談にお乗りします。
リーフテストによる機種の選定、またサイジングまでご提案が可能です。お気軽にご相談ください。
